Velkommen til dataon's Julekalender 2024!

2. december, tema: kort visualisering!

Dagens låge handler om kort visualiseringer og mulighederne for at vise data på et kort. Længere nede på siden ses en embedded Power BI rapport, som viser husholdningers ekstra strømforbrug juleaften fordelt på kommuner! Du kan til og med se forbruget time for time.

Hvor meget ekstra strøm bruges i din kommune?

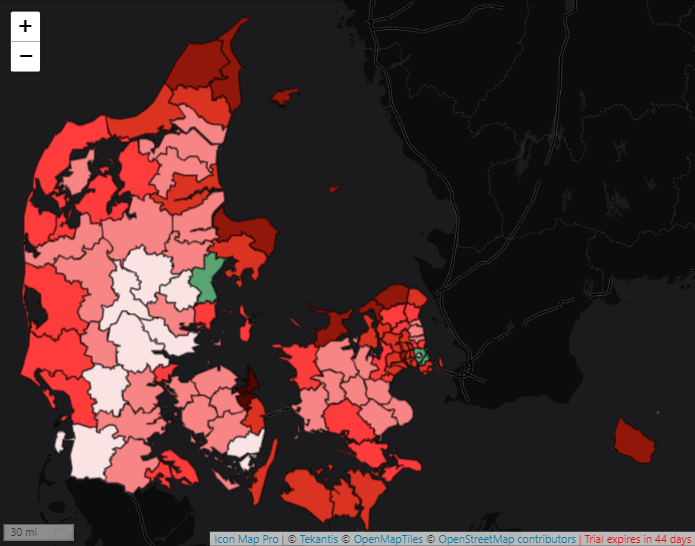

I rapporten sammenlignes en kommunes strømforbrug juleaften med kommunens gennemsnitlige strømforbrug fra den 1. december til den 23. december. På kortet farves en kommune mere rød desto højere strømforbruget er juleaften. Ved at klikke på en kommune på kortet ses ekstra forbruget per time sammen med forbruget på landsplan.

Jeg synes det er spændende at visualisere data på et kort. I denne artikel viser jeg muligheden for at bruge en 3. parts visualisering, som på den ene side er nem at bruge og på den anden side er det en meget omfattende og tilpasningsbar kort visualisering. Man skal være opmærksom på at visuliseringen sender data ud af Power BI tenanten for behandling på anden server. Jeg eller dataon har ikke noget samarbejde med Tekantis som har lavet denne visualisering.

  • Rapporten bruger Icon Map Pro til at visualisere kommunerne. Icon Map Pro er venligst udlånt af Tekantis i en Publish to web version!

  • Strømforbrugsdata er hentet fra Energinet: https://www.energidataservice.dk/tso-electricity/consumptionindustry

  • GeoJson fil med kommuner er hentet fra: https://github.com/magnuslarsen/geoJSON-Danish-municipalities/tree/master/municipalities

Rapporten ses her i Publish to web version. Under rapporten er der en forklaring til hvordan kort visualiseringen i rapporten er lavet, så du selv kan lave en tilsvarende.












Datagrundlaget til kort visualiseringen i rapporten er en tabel med kolonnerne:
Kommune, Tid (time), Forbrug i gns, Forbrug juleaften

Dertil er der lavet et antal forskellige DAX beregninger. Blandt andet en beregning som for en kommune udregner forskellen på strømforbruget juleaften og det gennemsnitlige forbrug i december måned.

Kort visualiseringen kan laves ved at følge denne vejledning:

  1. Importer Icon Map Pro som visualisering i Power BI Desktop

  2. Tilføj Icon Map Pro til rapporten

  3. I Icon Map Pro data området skal "Kommune" ligges ind som "ID". I "Feature Reference" ligges "Kommune" også ind men som "First Kommune"

  4. Under "Formater visualisering" skal der angives et antal indstillinger:

  5. Background Layer / Icon Map Tiles Configuration: Dark Matter (no labels)

  6. Data Layers / Data Layers: kun GeoJSON/Shape/KML (from file) sættes til "on"

  7. Data Layers / GeoJSON/Shape/KML setup / source: sættes til "Uploaded file"

  8. Data Layers / GeoJSON/Shape/KML configuration / Display file button upload: klik på "off"

  9. I visualiseringen klikkes nu på knappen "Upload GeoJSON/KML/Shapefile": vælg den GeoJSON fil som indeholder kommunerne.

  10. Data Layers / GeoJSON/Shape/KML Configuration / Property to match to feature reference: label_dk

  11. Nu markeres alle kommuner i een farve

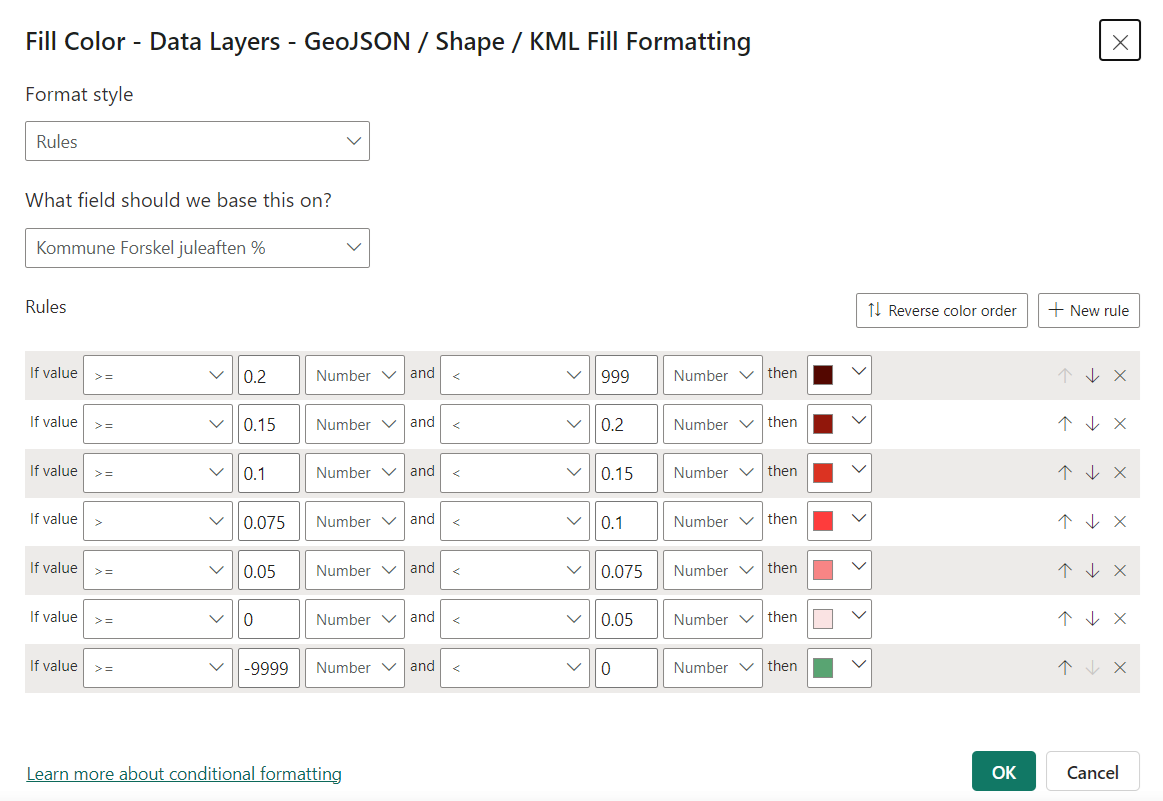

  12. Data Layers / GeoJSON/Shape/KML Fill Formating / Fill color: her defineres de forskellige farver. Her bruges en beregning som udregner forskellen på strømforbruget juleaften og det gennemsnitlige forbrug i december måned

  13. Layers / GeoJSON/Shape/KML Outline Formating / Outline color: #000000

  14. Data Layers / GeoJSON/Shape/KML Outline Formating / Outline width: 2



Nu er rapporten klar til brug :-)

God fornøjelse!
